防音扉丁番の取り付けは扉側優先

5枚吊り丁番です。

普通は
2枚か3枚吊りですが
5枚吊りです。

丁番には
方向があります。

特に
防音扉は
分厚いですので
丁番の回る部分
ギボシの部分が
扉に当たります。

なので
ギボシが固定されている方を
扉側に取り付ける方が良いみたいです。

防音壁には
入り口が必要です。

窓も
必要です。

そのため開口部ができてしまいます。

防音壁の
端部ができてしまいます。

扉を取り付ける時は
端部に
木を取り付けます。

ドアを取り付けるためには
端部が
丈夫である必要があります。

石膏ボードでは
ダメなので
端部に木を貼り付けます。

端部補強の意味もあります。

扉枠の設置後

防音室を作っていますが
搬入のための
窓部分も
塞ぎました。

二重窓にしました。

防音性能が
あがらない時は
3重にする予定です。

今年初めより
作り始めています
防音室が
大方出来上がりました。

材料が持ち込み易いように
窓部分は作らず
おいて置いたのですが
もう運び込むこともないので
窓を作ることになりました。

窓を作って
わかったことですが
ものすごく明るい
防音室になるみたいです。

お昼間なら
照明不要みたいです。

北向きで
直射日光が
入ってきませんので
楽器にも悪い影響がなくて
良いかもしれません。

窓は
二重にするつもりです。

もうひとつ外側にも作ります。

小社所有マンションの一階には
以前たばこ店がありました。

たばこが
禁煙運動の波で
売れなくなって
たばこ店を
やめました。

以前の建物からすると
45年の
営業をやめたのです。

空き店舗になった
たばこ店に
防音室を作ることにしました。

4畳ほどのお店です。

床となる
ファンデーションを作りました。

壁となる
スーパーストラクチャーの材料を
運び入れなりました。

写真左端が
防音室の壁の間に取り付ける
吸音板
中程がスーパーハード
左端がタイプz
です。

なにぶん狭いところなのですが
ファンデーションを作りました。

コントラバスは
楽器の中で
低音を受け持つ楽器です。

コントラバスの音域は
周波数帯域で40Hz〜250Hzだそうです。

質量則は
TLo ＝ 20 log ( f × M ) -42.5
だから周波数が
小さいほど
低音なほど
透過損失は少なくなってしまいます。

普通の会話の周波数は
250～4000Hzなので
コントラバスの
40Hzと人間の声例えば400Hzを比べると
同じ壁での透過損失は
前者の方が20dB低くなることになります。

つまり低音ほど良く通ります。

一方壁の防音性は
質量則の通り
低音が苦手です。

低音は良く通るのです。

即ち
低音が出るコントラバスは
低音が苦手な防音室の天敵です。

しかしひとつだけ良いことは
低音は
同じエネルギーレベルでは
高音より
耳が聞こえにくいと言うことです。
（　フレッチャー・マンソンの等ラウンドネス曲線
；人の耳の聞感上の音圧レベル）

例えば40Hzで40dBA
（1000Hzで40dBと同じ音の大きさに聞こえるように補正した値）
になるためには
70dBが必要です。

コントラバスの音は
建物を揺らすくらいの音圧があっても
結果としては
それ程耳には大きくは聞こえない。

だが
壁のような遮蔽物は
良く通るし
低音はの特性として
曲がっても
減衰することが少ない。

この
コントラバスの音に対処する方法としては

• 重い材料で防音壁を作る
• 剛性の高い材料で防音壁を作る
• 防音壁を何層にする
• 吸音材を適宜使って共鳴透過を防ぐ

こんな方法で作った
小社二重の防音室でしたら
コントラバスの音も
大丈夫です。

現在の空室をご覧下さい

防音壁を
均一に作っても
均一にできません。

壁ですから
下地もありますし
つなぎ目もあります。

曲がり角や
ドアや窓の開口部もあります。

音は
人間には
対数で感じます。

少しやかましいと思う時には
音のエネルギーは
数倍から
数十倍になっています。

測定機器や
耳で分かると言うことは
大きく音漏れがあると言うことになります。

そんな場所が分かったら
特定の場所なら
補修ができるかもしれません。

そこで
騒音計と
指向性マイクで
探し出すことにしました。

写真左は
騒音計のアプリを入れたアンドロイドのタブレット
右側が
指向性マイク
繋いでいるのはケーブルで
タブレットの4極ピンジャックに
4極3極変換アダプターを取付
マイク側に接続しています。

こんな風に接続するのが
すぐに分からなくて
3ヶ月かかってしまいました。

普通の騒音計は
もちろん精度がいいですが
その精度を確保するため
測定範囲の最低が
30dB程度になっています。

漏れ出してくる音は
小さいので
普通の騒音計では
測定できない
もっと小さな音が
騒音計アプリでは
測定できますので
タブレットでしています。

音に対して
少しだけ
味方が増えたように思います。

大きめのお部屋の
防音テストをしました。

防音テストをすると
窓のないところでは
問題のないレベルでしたが
窓から漏れていました。

そこで
窓を
防音補強することにしました。

と言うわけで
二重窓にすることにしました。

防音効果が飛躍的に上がるためには
防音窓の間が
離れていることと
防音窓の間に
吸音材が必要なことです。

まず
二重窓の間を
広げるために
枠を取り付けます。

今日は当地では
日差しがあって暖かかったです。

古民家風の防音室の最後のダメ工事
ペーパーホルダーの設置だけを残して
終わりました。

明日写真を撮ろうと思います。

16mmの広角レンズの付いた
一丸レンズのカメラで
撮ってみようと思います。

天井が高いので
普通のカメラでは
古民家の
大きな丸太をふくんだ小屋組が
写りません。

普通のカメラで撮ったら
こんな感じです。

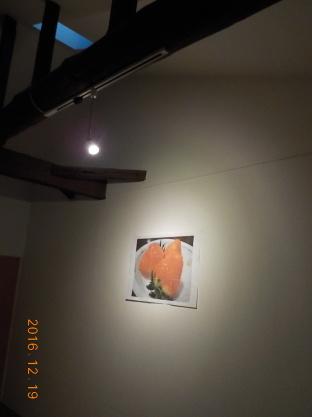

古民家風の防音室スポットライト

古民家風の防音室の
ベランダに
外部と区切るための
塀があるのですが
防犯を高めるために
塀を高くしました。

塀を
高くして
屋根まで伸ばして
乗り越えても
内部に入ることが
出来ないようにしました。

見た目は
厳つくないように思います。
